سیستم یکپارچه
آنالایزرهای گاز در صنایع مختلفی برای پایش و کنترل فرآیندها، تضمین کیفیت محصول و رعایت مقررات زیستمحیطی استفاده میشوند. برای اینکه آنالایزرها بتوانند دادههای دقیق و قابل اعتمادی ارائه دهند لازم است که نمونه گاز به درستی جمعآوری و آمادهسازی شود. سیستمهای نمونهبرداری و آمادهسازی گاز (Gas Sampling and conditioning system) این وظیفه را بر عهده دارند.
اجزای اصلی سیستم نمونه برداری آنالایزر گاز:
- پراب نمونه برداری: گاز را از محیط مورد نظر (داکت یا دودکش) دریافت می کند.
- خط نمونه برداری: Heated line ها گاز را از پراب به سیستم آماده سازی منتقل می کند.
- سیستم آماده سازی گاز: گاز را برای آنالیز آماده می کند. این سیستم ممکن است شامل یکی، یا تمام اجزای زیر باشد:
* فیلتر: ذرات و آلاینده ها را از گاز حذف می کند.
* خنک کننده: Gas cooler های کمپرسوری یا ترموالکتریک رطوبت را از گاز حذف می کند.
* پمپ: گاز را از طریق سیستم نمونه برداری جریان می دهد. پمپ مکش گاز با رعایت فلو و فشار مورد قبول گاز نمونه را استخراج کرده و شرایط انتقال گاز برای آنالیز را فراهم می کند.
* سیستم های تشخیص مایعات و Fail-safe جهت جلوگیری از نفوذ آب و مایعات درون آنالایزر.
- سیستم Multiplexing جهت نمونه برداری sequential از چند مسیر.
وظیفه Gas conditioning and Sampling System
وظیفه آماده سازی گاز، آماده سازی گازهای فرآیندی برای ورود به آنالایزر است. این آماده سازی در مسیر نمونه برداری با استفاده از ابزارهای خاصی مانند کولرها، فیلترها و غیره انجام می شود، به طوری که وقتی نمونه به آنالایزر گاز می رسد اندازه گیری به صورت صحیح انجام شده و آنالایزر آسیبی نبیند. همچنین سیستم های نمونه گیر و آماده سازی گاز که نقطه شبنم بسیار پایینی را ارائه می دهد و از ظاهر شدن آئروسل ها در داخل آنالایزرها جلوگیری می کند.
انواع سیستم های نمونه برداری
* روش نمونه برداری سرد (Cold Extractive): در این روش گاز پس از مکش از دودکش و انتقال به آنالایزر، خنک می شود.
* روش نمونه برداری گرم (Hot Extractive): در این روش گاز پس از مکش از دودکش و انتقال به آنالایزر توسط خط نمونه گیری گرم آنالیز می گردد.
* روش رقیق سازی (Dilution system): در این روش گاز بلافاصله پس از مکش از دودکش، تا حدی رقیق می شود تا از تشکیل اسیدهای خورنده حتی در پایین ترین دمای ممکن جلوگیری شود.
مزایای استفاده از سیستم های نمونه برداری
* دقت و قابلیت اعتماد: روش های نمونه برداری به خوبی طراحی شده اطمینان می دهند که آنالایزر یک نمونه تمیز و نماینده معتبر گاز مورد اندازه گیری را دریافت می کند که منجر به قرائت های دقیق و قابل اعتماد می شود.
* بهینه سازی فرآیند: با ارائه داده های دقیق درباره شرایط فرآیند، داده ها به صورت دقیق به بهینه سازی عملیات، افزایش کارایی و کاهش ضایعات کمک می کنند.
* رعایت مقررات: سیستم های نمونه برداری به رعایت استانداردهای زیست محیطی با اندازه گیری صحیح انتشار و دیگر عوامل کلیدی کمک می کنند.
* ایمنی: این سیستم ها مطابق با استانداردها داده های به صورت سریع و صحیح شرایط اندازه گیری را برای شرایط انفجاری و گازهای خطرناک و پیشگیری از مسائل ایمنی احتمالی فراهم می کند.

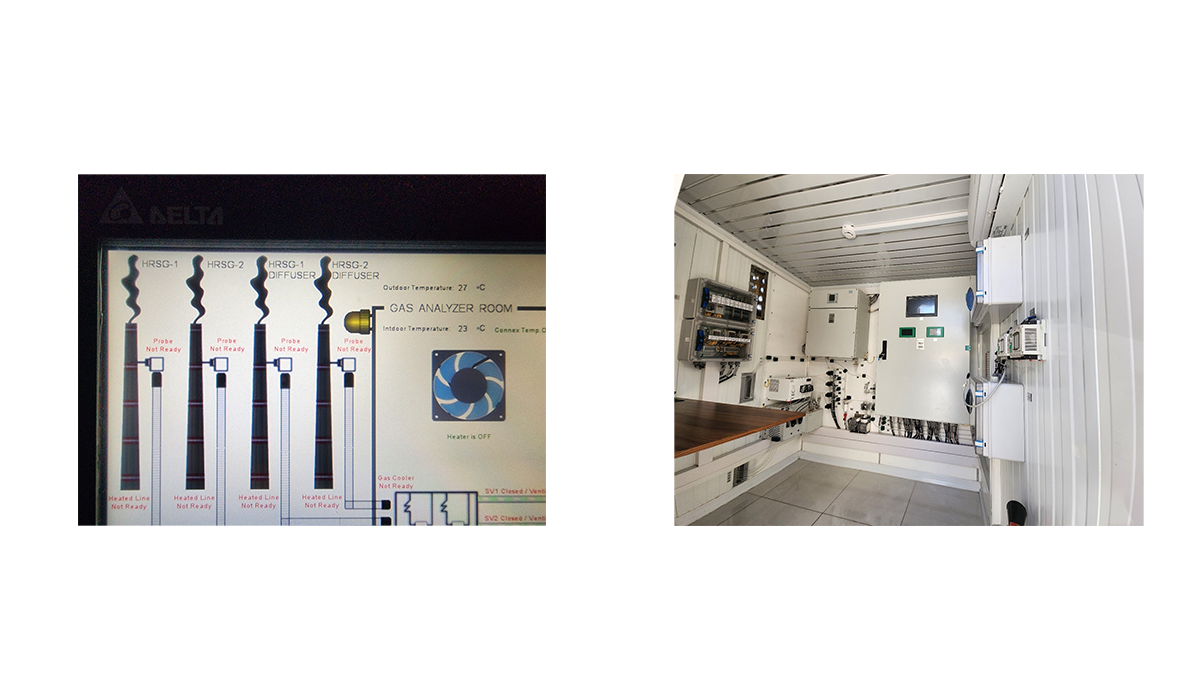

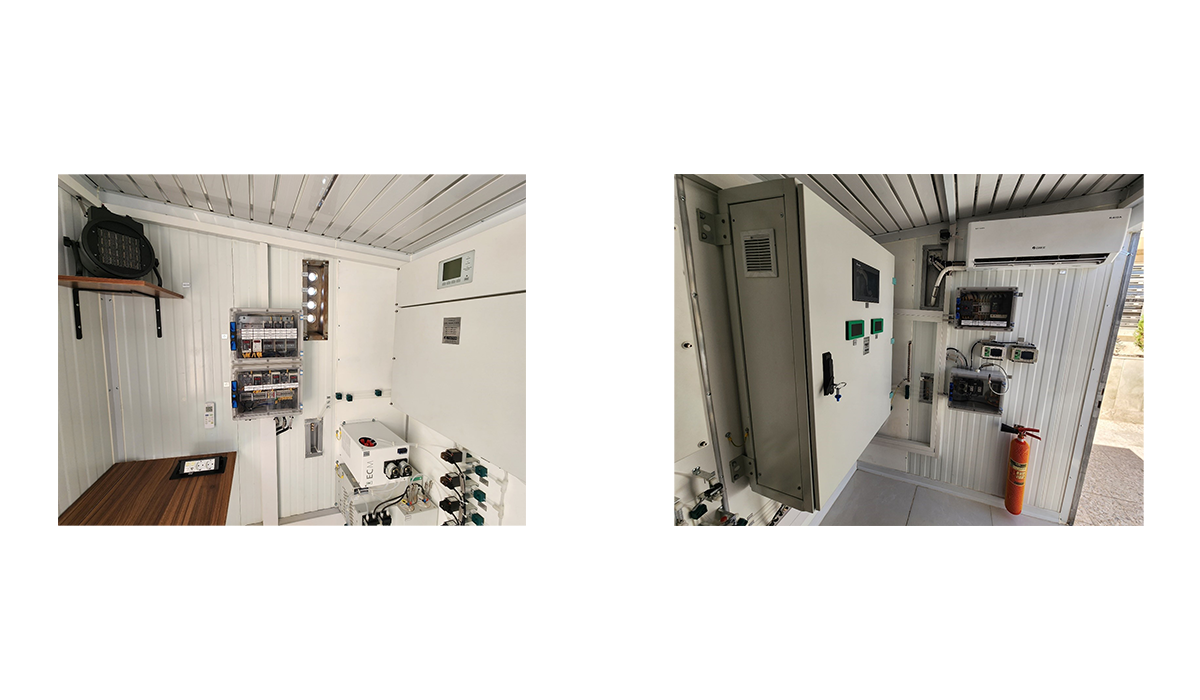

شرکت فراسنج بارمان آوید به عنوان نماینده گروه مهرکاناز در جنوب کشور با سابقه سال ها تامین و ارایه خدمات تجهیزات اندازه گیری ابزاردقیق و آنالایزرهای گاز زیست محیطی و فرایندی طی سال های اخیر سیستم های یک پارچه نمونه برداری و آماده سازی گاز جهت آنالایزرهای گاز را به سبد محصولات خود افزوده است. سیستم های یکپارچه sampling و conditioning شرکت فراسنج بارمان آوید شامل تمامی اجزا نمونه برداری و آماده سازی گاز صنعتی از برندهای معتبر آلمانی (M&C، Buhler، PSG AGT و WINKLER، Burkert، Vee-lok) و تجهیزات کنترلی نمونه برداری تولید شرکت فراسنج برای نمونه گیری از سیستم های یک مسیره تا چهارمسیره با رعایت کامل الزامات و استاندارهای مورد نیاز به صورت اتاق آنالایزر یکپارچه آماده بهره برداری و همچنین Plate های Conditioning گاز آماده بهره برداری می باشد.
پکیج های نمونه برداری و آماده سازی گاز شرکت فراسنج بارمان آوید قابلیت طراحی optional متناسب با درخواست کارفرما و بهینه سازی اجزای مضاعف از جمله فلومترهای زیست محیطی، سیستم دیتالاگر زیست محیطی، اضافه کردن تجهیزات شبکه و تله متری صنعتی برای سیستم های stand alone یکپارچه و Remote IO link، اضافه کردن تجهیزات مبدل سیگنال و Signal duplicators جهت انتقال داده ها به واحدهای کنترل را دارد.
همچنین بنا بر الزامات کارفرما قابلیت استفاده از تجهیزات نمونه برداری و آماده سازی EX در صنایع نفت/گاز و پتروشیمی ها وجود دارد.
